Безплатен онлайн наръчник за изграждане на собствена микросоларна електроцентрала

Тук ще откриете всичко необходимо за да създадете своя малка соларна система у дома – от избора на компоненти и монтаж, до програмиране и настройка. Не са ви нужни специални технически умения,

⚠️ но е важно да работите внимателно, особено при наличие на високо напрежение.

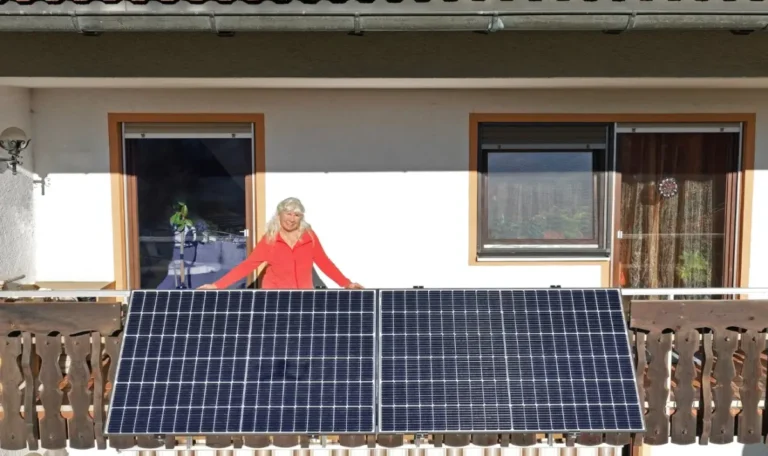

balcony-solar-11

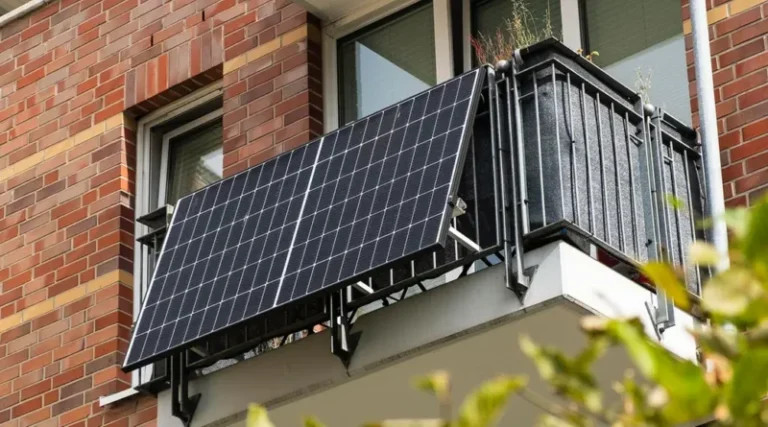

balcony-solar-10

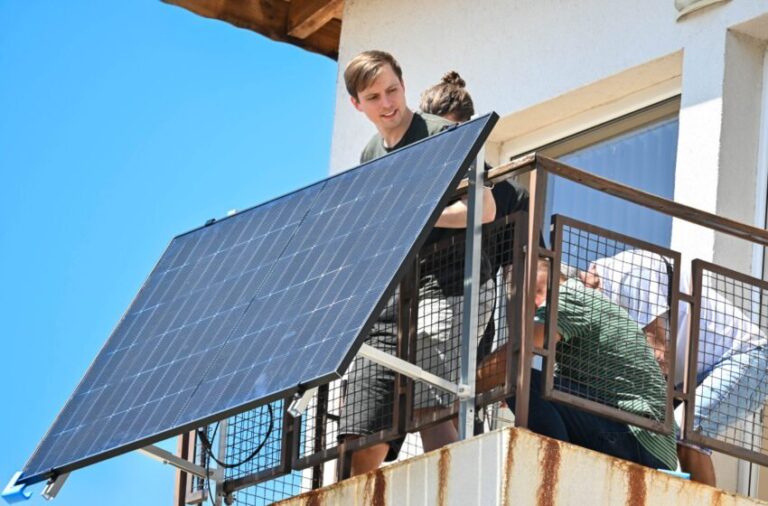

balcony-solar-8

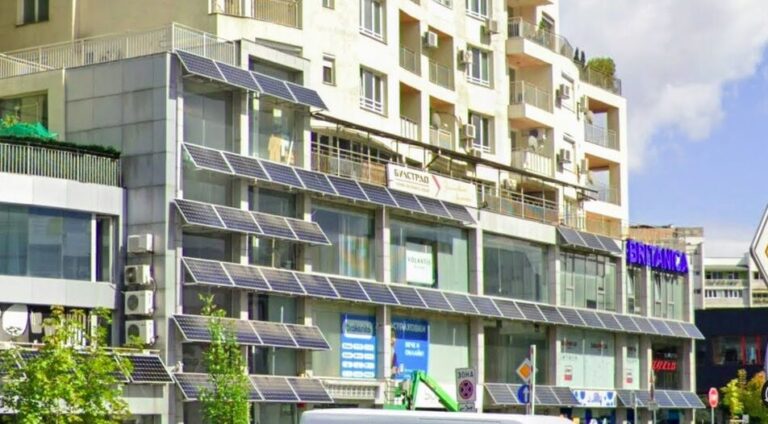

balcony-solar-9

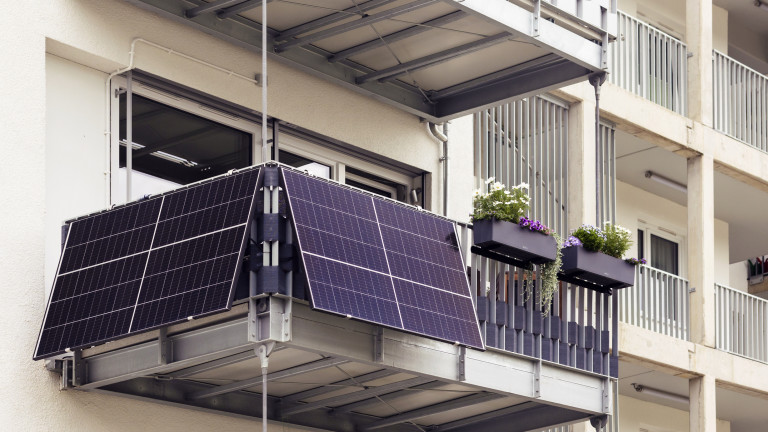

Solar Panel Balcony Building. Modern Balcony with Solar Power Energy System of Modern Facade Exterior Multifamily Building.

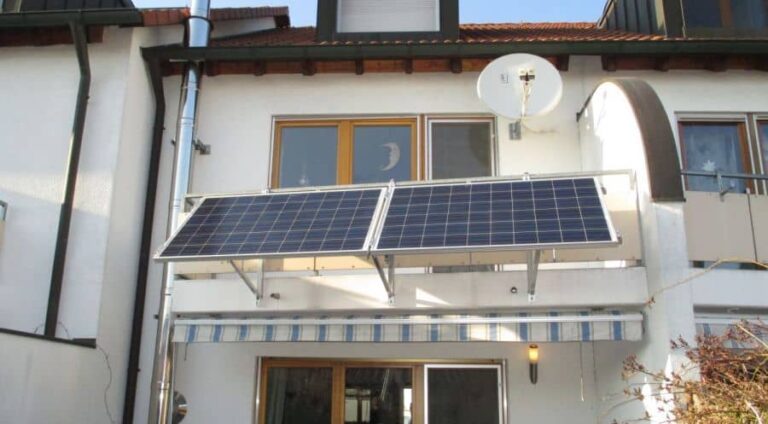

balcony-solar-5

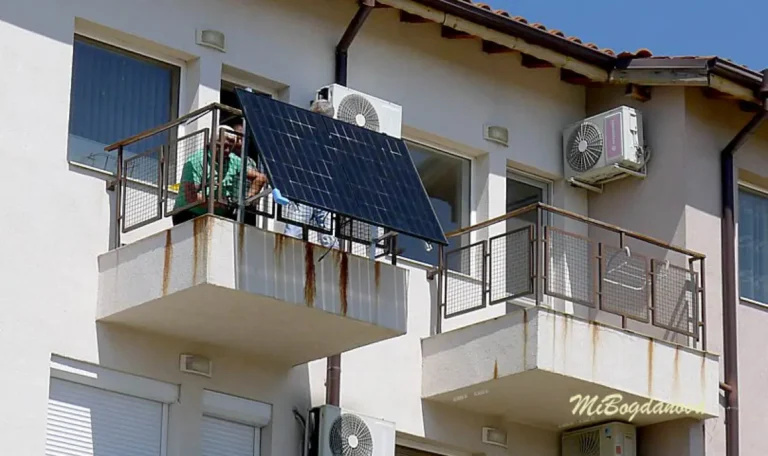

balcony-solar-4

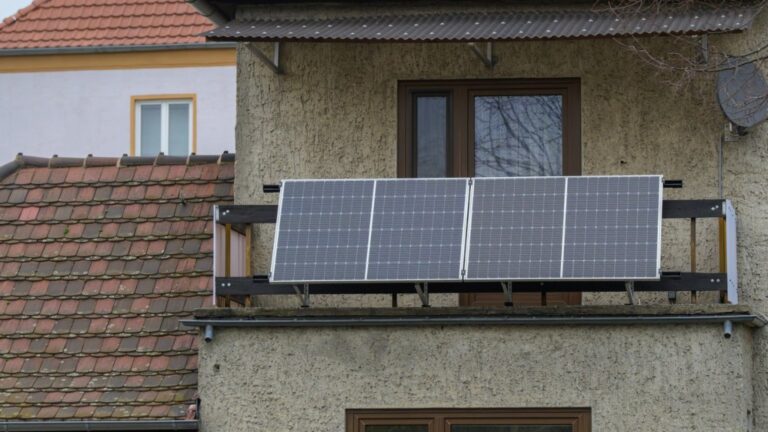

balcony-solar-3

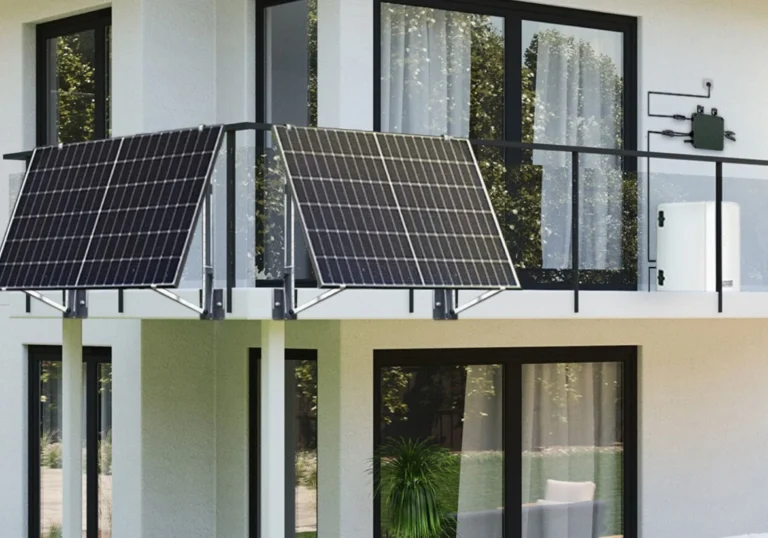

balcoiny-solar-2

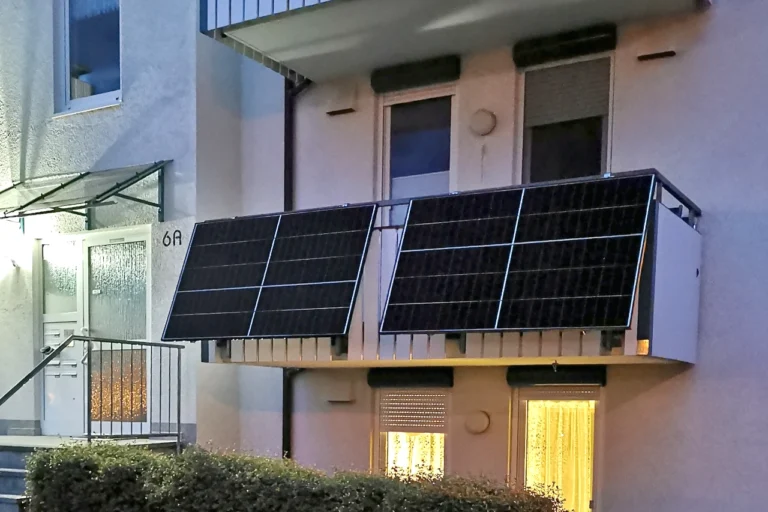

balcony-solar-1

🔋 Какво е микросоларна електроцентрала?

Микросоларната електроцентрала е компактна фотоволтаична система, която произвежда електрическа енергия. Обикновено включва:

  • 1 или повече соларни панела
  • инвертор
  • соларен рутер
  • нисковолтови кабели
  • стандартен Шуко конектор за свързване към електрическата мрежа.

💰 Колко струва?

Всички компоненти струват около 700 лв. Системата може да генерира до 1000 кВтч електроенергия годишно – напълно достатъчно за икономия и независимост в малък мащаб.

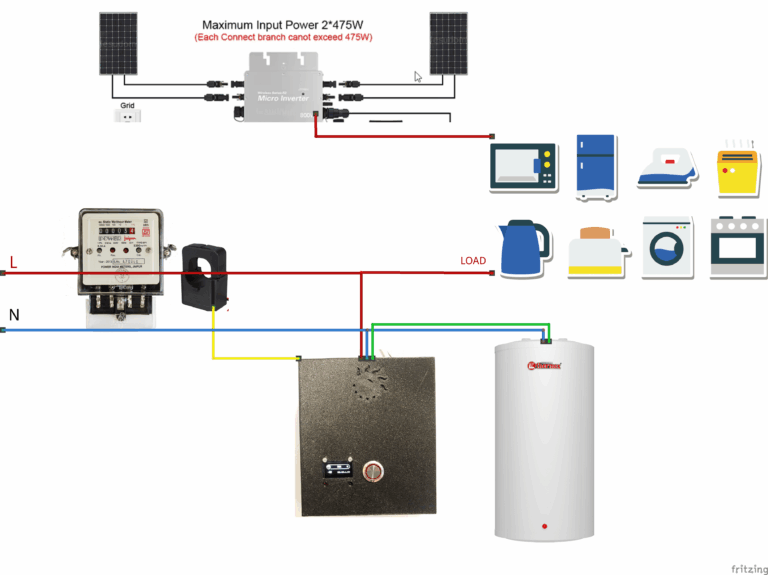

Как работи?

Инверторът се свързва директно към мрежата. Енергията, която се произвежда се употребява веднага. Ако не успеете да я употребите, се пренасочва към стандартен бойлер да загрява вода. Соларният рутер работи като клапа, която не позволява връщане на енергия в мрежата.

Ако откриете по-добри цени на компонентите, попаднете на неработещ линк, или желаете да зададете въпрос, моля, използвайте имейла, посочен във формата за контакт.





  1. Соларен панел (450 w) – haiksolar, euromatica   Обновено(27/07/2025)
  2. Микроинвертор – Aliexpress
  3. Кримп клещи за соларен кабел –Aliexpress
  4. Соларен кабел 6мм – olx , Vikivats

  5. Конектор за соларен кабел – ViKivats , Aliexpress

Необходими компоненти за соларния рутер:

  1. ESP32 + development board – Aliexpress
  2. Модул за измерване на енергията jsy-mk-194t – Aliexpress
  3. Реле 5v,30A –Aliexpress

  4. AC Dimmer Module 40A, 1 channel, 3.3V/5V logic, AC 600V-40A – rbdimmer.com

  5. OLED module 4Pin IIC-White – Aliexpress
  6. Захранване – Aliexpress
  7. Бутон – Aliexpress
  8. М3 Болтове – Aliexpress
  9. Инсърти – Aliexpress
  10. Поялник – Aliexpress

Настройка на Arduino IDE (Windows)

1. Изтегляне и инсталиране на Arduino IDE
– Свалете и инсталирайте Arduino IDE от официалния сайт:
https://www.arduino.cc/en/software

2. Инсталиране на ESP32 Board Support
2.1 Отворете Arduino IDE
2.2 Отидете на: File > Preferences
2.3 В полето “Additional Board Manager URLs” добавете:
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

3. Инсталиране на платката ESP32 чрез Board Manager
3.1 Tools > Board > Board Manager
3.2 Потърсете: esp32
3.3 Инсталирайте: Espressif Systems – версия 2.0.11
(по-новите версии може да създадат проблем с библиотеки)

4. Свързване на ESP32 с компютъра
– Използвайте качествен micro USB кабел
– Windows автоматично ще инсталира драйверите

5. Настройка на платка и порт
5.1 Tools > Board > NodeMCU-32S
5.2 Tools > Port > Изберете правилния COM порт
(може да проверите в Device Manager)

6. Тестова програма
– Напишете и тествайте примерна програма

▶ Show Code


void setup() {
pinMode(2, OUTPUT); // Onboard LED
}
void loop() {
digitalWrite(2, HIGH); // LED ON
delay(500);
digitalWrite(2, LOW); // LED OFF
delay(500);
}

Синият LED  трябва да почне да мига. Честито, вече имате работеща среда.

7. Трябва да промените скоростта на JSY-194 сензора от 9600 на 38400 //

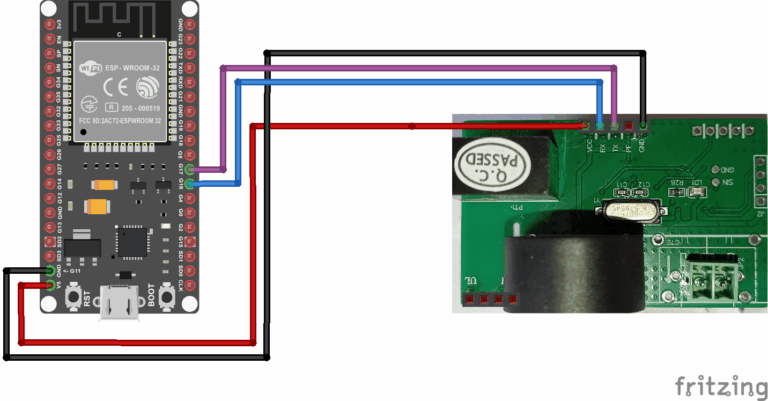

7.1 Свържете сензора към микроконтролера по следния начин:

7.2 Заредете следната програма на вашия микроконтролер

Click here to download the JSY.ino file

7.3 Пуснете микроконтролера за няколко секунди и сензорът вече трябва да е програмиран правилно.

8. Финално, програмирайте микроконтролера с програмата, която ще управлява соларния рутер.

8.1 Свалете библиотеките необходми на програмата

Click here to download the RAR file

8.2 Поставете съдържанието на мястото на текущата библиотека, намираща се на  “C:UsersuserNameDocumentsArduino“

8.3 Поставете следния код в Arduino IDE и програмирайте микроконтролера

Click here to download the Solar_router.ino file

8.4 На мястото на ssid и password сложете името и паролата на вашата wifi мрежа.

8.4.1 setTimeOffset се използва за настройка на часа(UTC), но не съм го направил да взима предвид лятното часово време. За лятото трябва е 3, а за зимата е 2. Може да се промени и от web интерфейса.

9.0 Време е да сложите всички компонени в 3d принтирана кутия. Файловете са два, и може да ги свалите оттук:

Click here to download the 3d box files

Използвайте самоизгасящ се UL сертифициран PETG филамент.

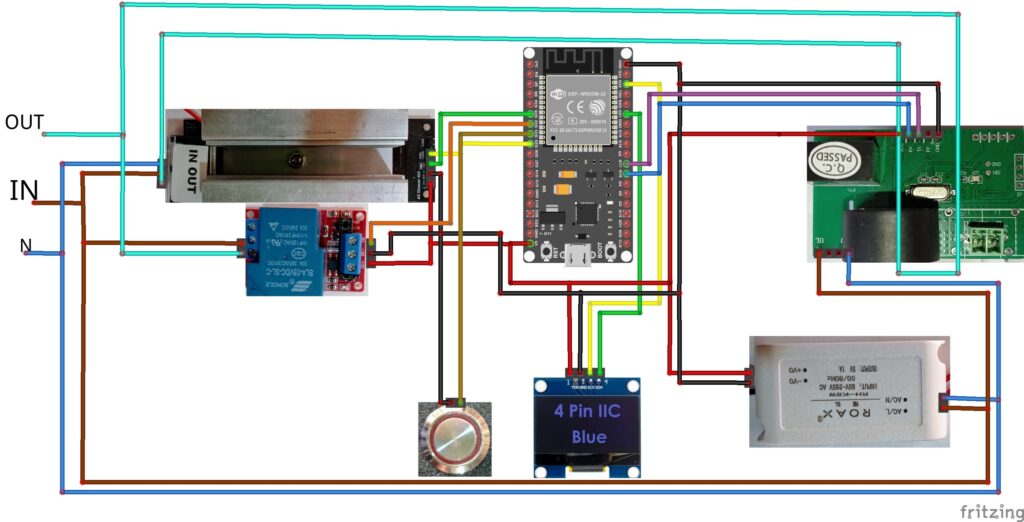

9.1 Свържете компонентите по следния начин:

Компонентите се побират по следния начин:

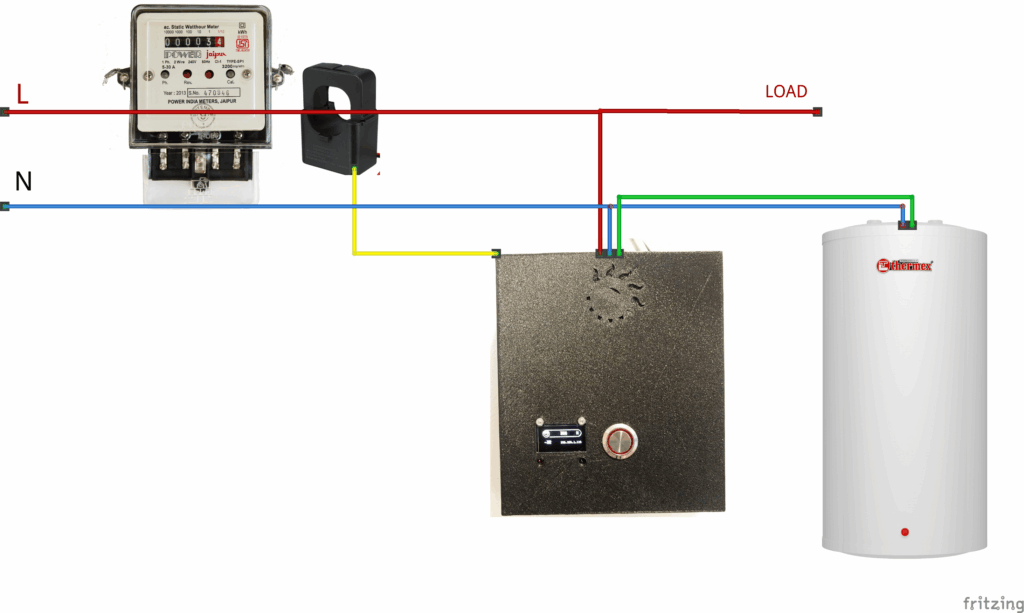

Инсталация на готовия рутер:

  1. Монтаж на соларните панели- При всеки тази стъпка ще бъде индивидуална, но вземете следното  предвид: при монтаж на два стандартни соларни панела, добавяте 50 кг. статично тегло въху терасата. Проверете дали структурно може да носи натоварването.

Има готови монтажни планки от Алиекспрес

Вариант 1

Вариант 2

Вариант 3 – DIY Може сами да си направите монтажни скоби. Аз иползвах дебелостенно  желязо 🙂

1.2 Монтаж на инвертора. Не трябва да бъде изложен на пряка слънчева свелтина и дъжд.

1.3 Монтаж на соларния рутер. Поставя се на стената, дисплея да е на нивото на очите. Внимавайте при поставяне на клампата на JSY сензора, стрелката й трябва да сочи входа на мрежата.



След стартиране на соларния рутер, на дисплея ще се изпише IP адресът, който устройството е получило от вашата Wi-Fi мрежа. Въведете този адрес в браузъра, за да отворите уеб интерфейса.

Force Mode – Ръчно пускане на релето.

Clock On/Off – Автоматично пускане по време на зададен час.

Screen On/Off – Спира и пуска екрана на соларния рутер.

Тук нагласяте в колко часа искате автоматично да се пуска бойлера, за да използвате по-евтината тарифа.

За момента не натискайте Reset Wi-Fi Credentials.(Трябва да го довърша)

Ако правите промени по кода и искате да го качите отново на устройството, отворете следния адрес в браузъра:
http://<вашето IP>/update
Там ще можете да качите новия компилиран .bin файл.

За момента не се сещам за друга подходяща функционалност,
но ако имате идеи или предложения — не се колебайте да ми пишете.

Успя!?,
следвайки инструкциите – браво! Ти си феномен.
Сега си отвори нещо студено, отпусни се и пусни една от любимите ми песни.
(Заслужаваш го!)
Слънцето вече работи за теб. ☀️

Любима песен

🔧 Какво следва?
Всеки човек има различен подход и решения – и точно това е най-ценното! Ще се радвам да видя твоята инсталация.
Ако искаш, можеш да ми споделиш трудностите, през които си минал, или умните решения, които си приложил.

📸 С твое позволение и ако изпратиш снимки, бих ги качил на сайта – за да покажем колко разнообразни и креативни могат да бъдат решенията!

👉 Пиши ми – с радост ще ги включа в галерията!
